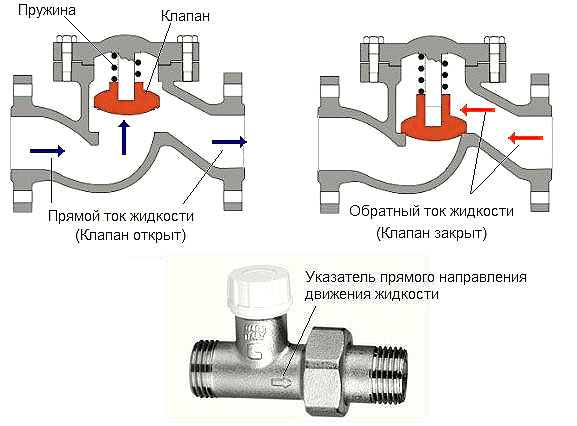

Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
Одно из назначений обратной арматуры — ограничить выброс рабочей среды во внешнюю среду в случае аварийного разрушения участка трубопровода.
Обратная арматура востребована не только в аварийных ситуациях, но и в «штатном» режиме эксплуатации трубопроводных систем — везде, где необходимо однонаправленное движение жидкости или газа. Например, при одновременной работе нескольких насосов для исключения их взаимного влияния друг на друга. Или в фильтрационных установках, чтобы избежать смешивания загрязненной и очищенной жидкости. «Классический» пример задачи, решаемой с помощью обратной арматуры, — не допустить попадания жидкости из трубопровода обратно в насос в случае отключения электродвигателей при открытых задвижках. Следствием отсутствия обратной арматуры или неполадок в ее работе могут стать серьезные поломки и даже аварии насосной установки.
Обратную арматуру желательно устанавливать на нагнетательных линиях компрессоров и центробежных насосов между нагнетателем и запорной арматурой с целью формирования «цепочки» — «запорная арматура — обратный клапан-насос».
Существует несколько разновидностей обратной арматуры:

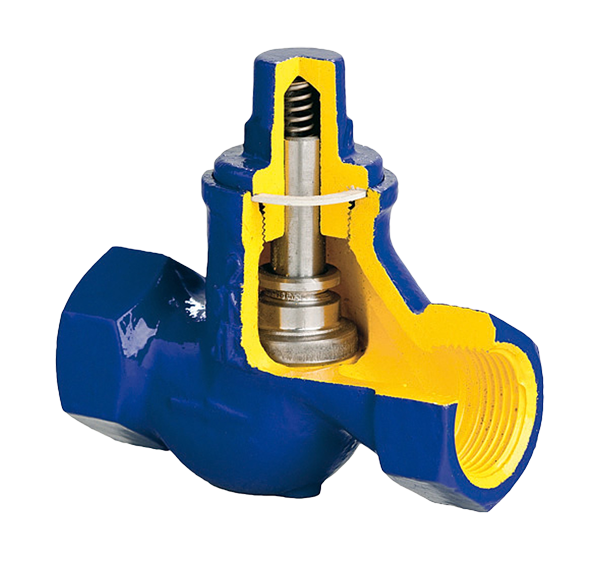

Обратная арматура, конструктивно выполненная в виде клапана, носит название «обратный клапан». В зависимости от направления возвратно-поступательного движения, совершаемого запирающим элементом, различают подъемный обратный клапан — в нем оно происходит перпендикулярно направлению движения рабочей среды:

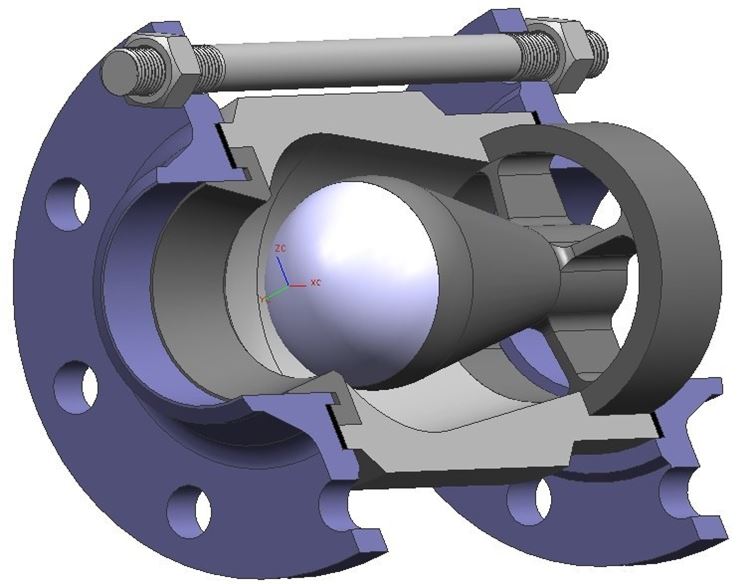

и осесимметричный обратный клапан — здесь запирающий элемент движется соосно с патрубками корпуса.

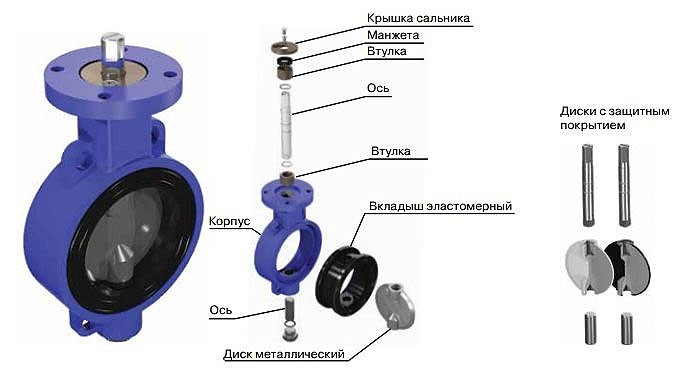

Обратная арматура, конструктивно выполненная в виде затвора дискового — «обратный затвор».

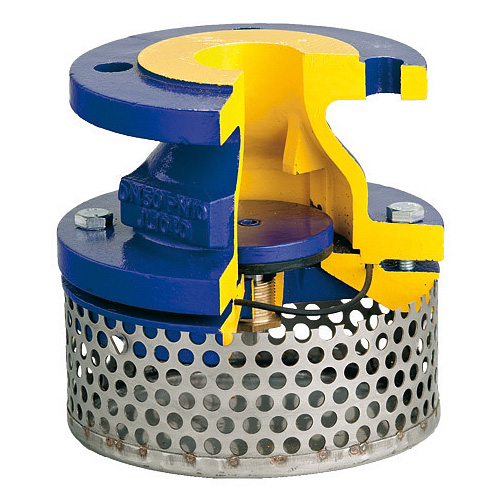

Обратный клапан, размещенный на конце трубопровода перед насосом, называется «приемный клапан».
Обратные затворы и обратные клапаны должны быть одинаково чувствительны — минимальное значение перепада давления начала их открытия должно составлять не более 0,03 Мпа.
