Шариковые ролики

Шариковые ролики — это тела качения нестандартной формы в компактных подшипниках качения, разработанных компанией Schaeffler Group.

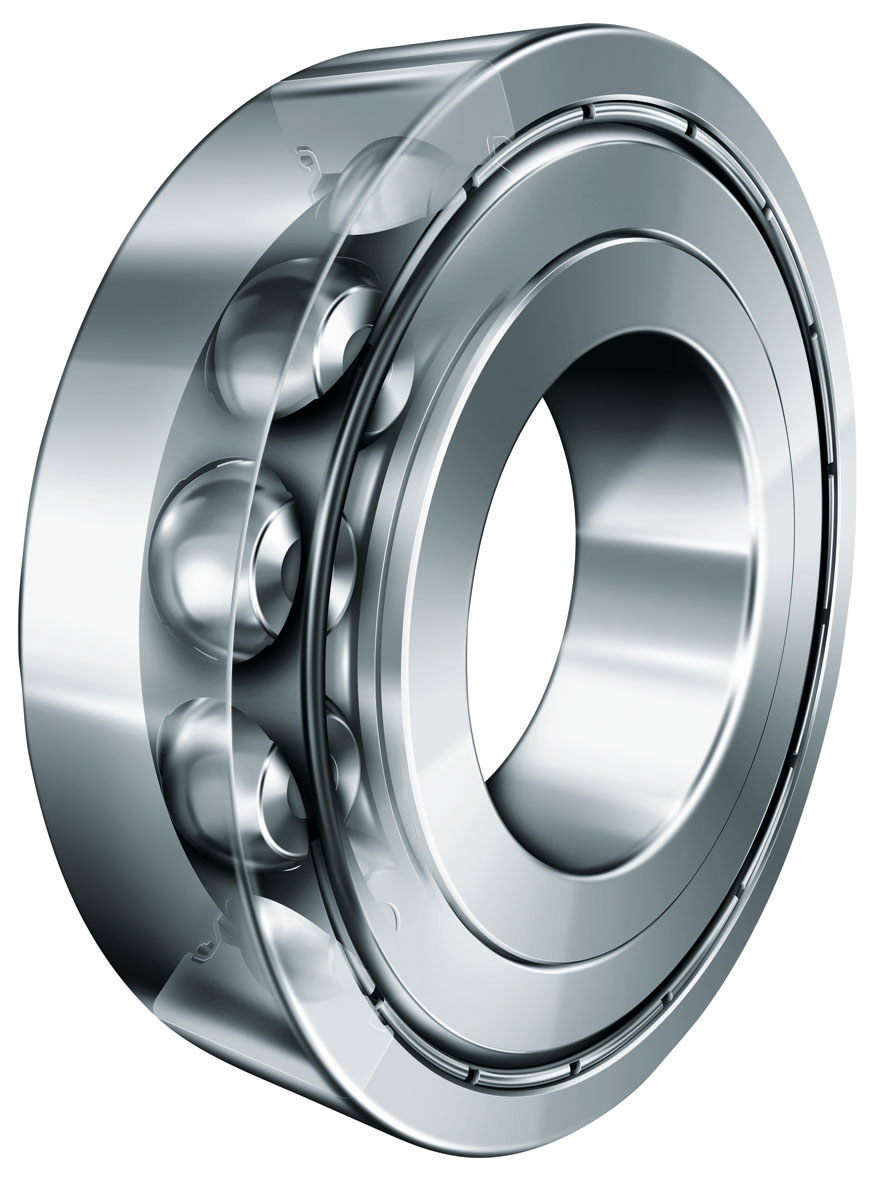

Шариковый ролик в компактном подшипнике качения

С двух сторон шариков удалены боковые сегменты, не выполняющие полезной работы в процессе эксплуатации (около 15% общей площади шарика). Ролик такой формы "шариковый ролик" компактнее стандартного на 30%, что позволяет поместить в подшипнике больше число тел качения, благодаря чему значительно увеличивается грузоподъемность и срок эксплуатации.


Специалисты Schaeffler Group приводят пример: стандартная комплектация шарикового  подшипника 6207 состоит из  9 тел качения, которые занимают 60% пространства между внутренним и внешним кольцом подшипника. В то время как шариковые ролики BXRE207 содержат уже 14 тел качения и  заполняют порядка 90% пространства. Тем самым увеличивается срок эксплуатации детали в 2,4 раза и появляются новые возможности в создании компактных машинных узлов.

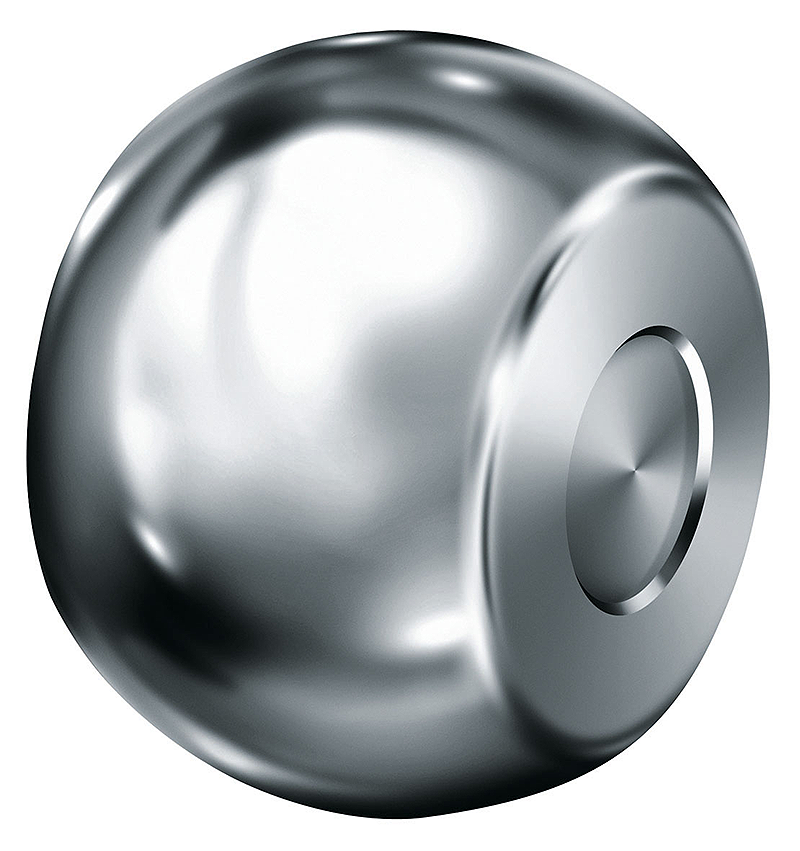

Шариковый ролик

Впервые компактные подшипники были представлены на Всемирной Ганноверской выставке в 2007 году в разных исполнениях:

  • Однорядные компактные подшипники — отличаются меньшим наружным диаметром, чем стандартные с равным внутренним диаметром, при одинаковой грузоподъемности.

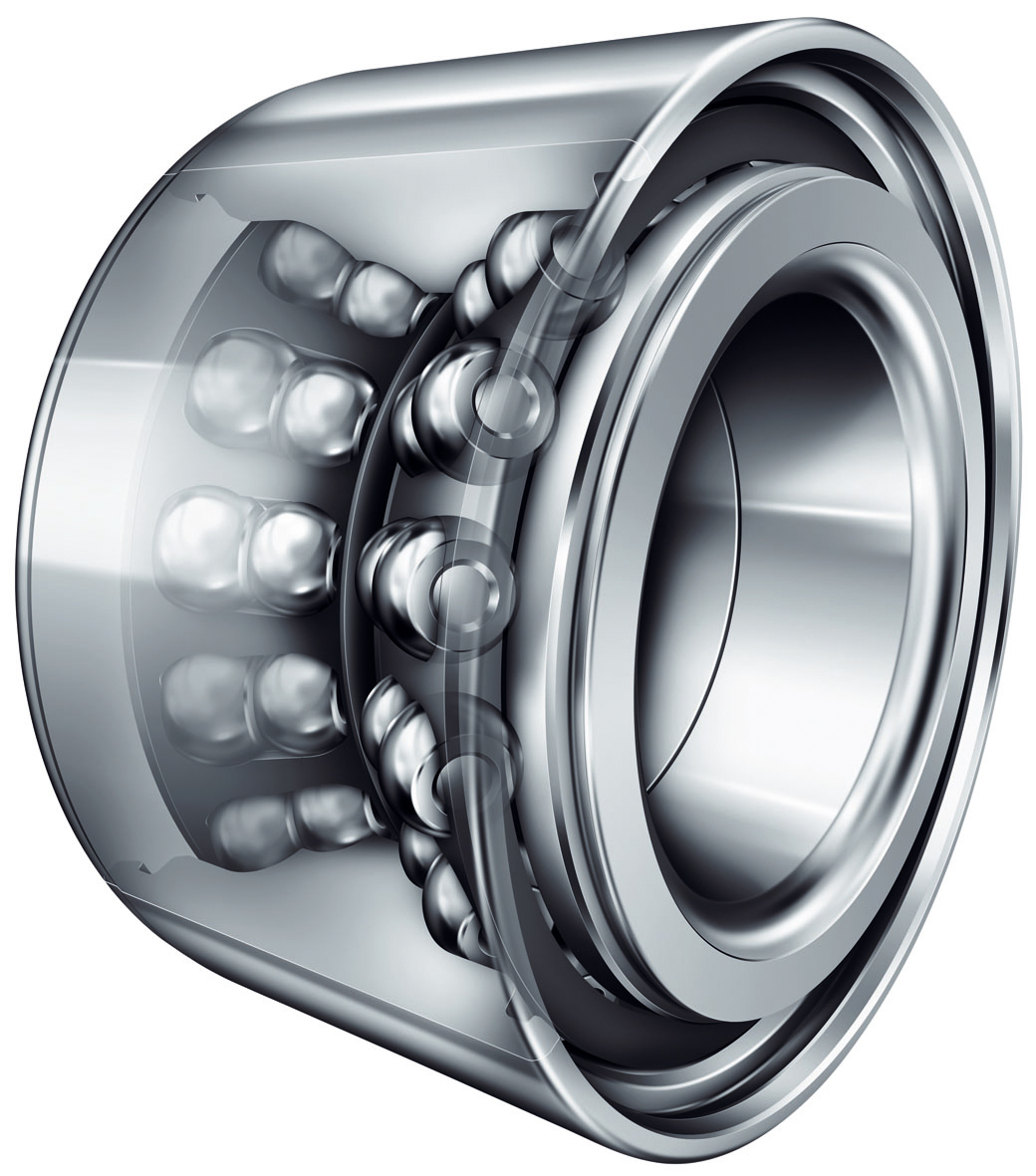

  • Двухрядные компактные подшипники способны вмещать на 50% больше тел качения, чем стандартные подшипники. Они способны воспринимать как осевую, так и радиальную нагрузку.
  • В четырехрядных подшипниках трение меньше на 30%, чем в стандартных конических роликовых подшипниках при равной грузоподъемности.

Шариковый ролик
