В соответствии со статистикой, около 70% случаев неисправностей гидравлической системы связаны с её загрязнением или проникновением инородных частиц. Поэтому чистота масла является важным параметром для долгой и надежной работы гидравлики.
Фильтрация масел происходит при помощи масляного фильтра.
Масляный фильтр — это устройство, предназначенное для удаления загрязнений из моторных, трансмиссионных, смазочных масел, гидравлических жидкостей и др.
Если масло не очищается от загрязнений (частичек металла, нагара, ржавчины, грязи и других посторонних примесей), то они довольно быстро оказываются на поверхностях стенок цилиндров, внутри основных подшипников, на поршнях, коленвале и на других жизненно важных деталях. Спустя некоторое время эти загрязнения в местах трения начинают царапать металл.

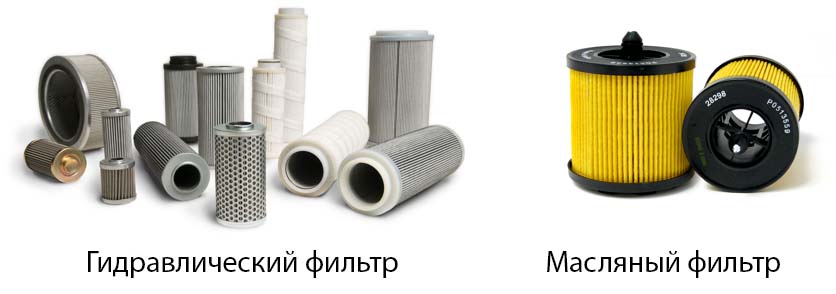

Чем отличаются фильтры для смазочных и гидравлических систем? Можно ли устанавливать гидравлические фильтры в системах смазки самотеком?
Основные отличия фильтров гидравлического типа от топливных и масляных аналогов заключаются в следующем:
Гидравлические фильтры обладают большим рабочим давлением — до 450 Бар.
Гидравлические фильтры обладают большим перепадом давления.
Способны выдержать больший поток жидкости — свыше 500 литров в минуту.
В качестве очищающих, барьерных элементов используются иные типы фильтрующих материалов.
Как правило, в гидросистемах устанавливается несколько фильтров. Каждый из них выполняет свои особенные функции:
В баке — фильтры грубой очистки. Для их изготовления используется металлическое волокно от 90 mµ до120 mµ. Эти фильтры могут оборудоваться механизмом предохранения.
Всасывающие фильтры. Могут устанавливаться непосредственно в самом гидробаке или на нем. Производятся всасывающие фильтры из стекловолокна в 20 микрон или из целлюлозы. Дополнительно оснащаются тонкой ячеистой сетью, задерживающей частицы диаметром от 25 до 60 микрон.
Напорные фильтры. Их устанавливают в рабочей системе между насосом и тем компонентом, который необходимо защитить от загрязнения. Эти фильтры способны выдерживать высокое давление — 430 Бар.
Сливные фильтры. Их устанавливают в сливном водопроводе, который подходит к резервуару. Эти типы фильтров монтируются в тех системах, в которых нет возможности установить напорные и всасывающие фильтры, а также в оборудовании, которое используют гидроцилиндры.
Фильтр-сапун. Устанавливается на резервуаре. Его функция заключается в том, чтобы предотвратить попадание в резервуар загрязнений из воздуха.
Фильтры дополнительной очистки. Они используются в системах, содержащих большой объем масла, а также при подключении нескольких гидросистем к одному резервуару. Эти фильтры управляют и поддерживают необходимый уровень чистоты в системе.
Обозначение фильтра на гидравлической схеме

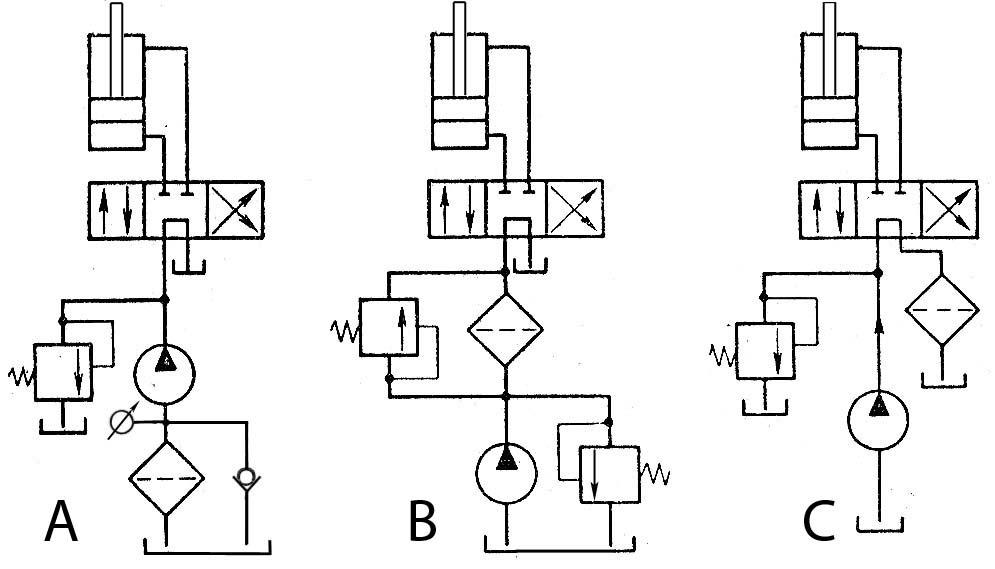

Схемы включения фильтров:
А – на всасывающей гидролинии;
В – в напорной гидролинии;
С – в сливной гидролинии
Установка фильтров на всасывающей гидролинии обеспечивает защиту всех элементов гидросистемы. Недостатки: ухудшатся всасывающая способность насосов и возможно появление кавитации. Дополнительно устанавливают индикатор, выключающий привод насоса совместно с обратным клапаном, включающимся в работу при недопустимом засорении.
Установка фильтров в напорной гидролинии обеспечивает защиту всех элементов, кроме насоса. Засорение может вызвать разрушение фильтрующих элементов. Для этого устанавливают предохранительные клапаны.
Установка фильтров на сливной гидролинии наиболее распространена, так как фильтры не испытывают высокого давления, не создают дополнительного сопротивления на всасывающей и напорной гидролинии и задерживают все механические примеси, содержащиеся в рабочей жидкости, возвращающейся в гидробак. Недостаток такой схемы заключается в создании подпора в сливной гидролинии, что не всегда является желательным.
Установка на ответвлениях не обеспечивает полной защиты, но уменьшает общую загрязненность рабочей жидкости. Монтируется как дополнительная очистка к основной очистке. Наиболее выгодна схема установки фильтра тонкой очистки в ответвлениях от сливной гидролинии.

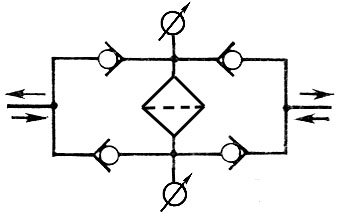

При установке фильтров гидролинию с реверсивными потоками рабочей жидкости обратные клапаны обеспечивают пропуск жидкости через фильтр только в одном направлении
