Шпилька резьбовая — это крепежная деталь в форме цилиндрического стержня, которая имеет раВные или раЗные по длине резьбовые части на двух концах, резьбовую часть только на одном конце, резьбовую часть по всей длине. На один или оба резьбовых конца навинчивают гайки, а для предотвращения самоотвинчивания, продавливания или смятия соединяемых материалов под гайки подкладывают плоские и пружинные шайбы.
Шпильки различаются по:
• по форме стержня;
• по шагу и типу резьбы;
• по варианту исполнения;
• по точности исполнения;
• по классу прочности;
• по материалу.
Для резьбовых шпилек характерны следующие типы резьбы:
• метрическая;
• дюймовая;
• трубная;
• трапециидальная;
• упорная;
• прямоугольная или квадратная.

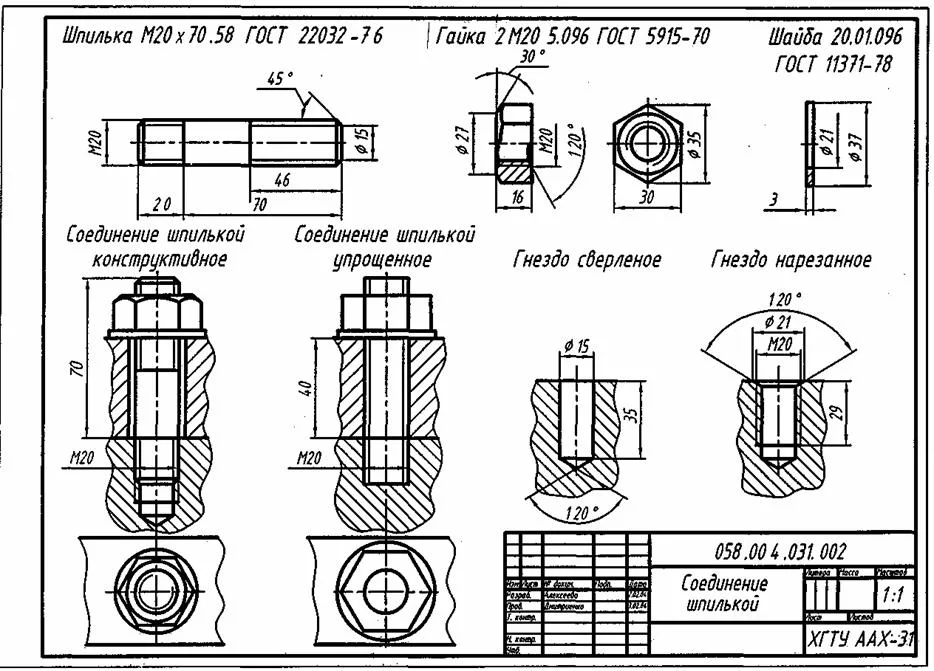

Почти для каждой резьбовой шпильки есть вариант исполнения, предусмотренный стандартом ГОСТ или DIN.

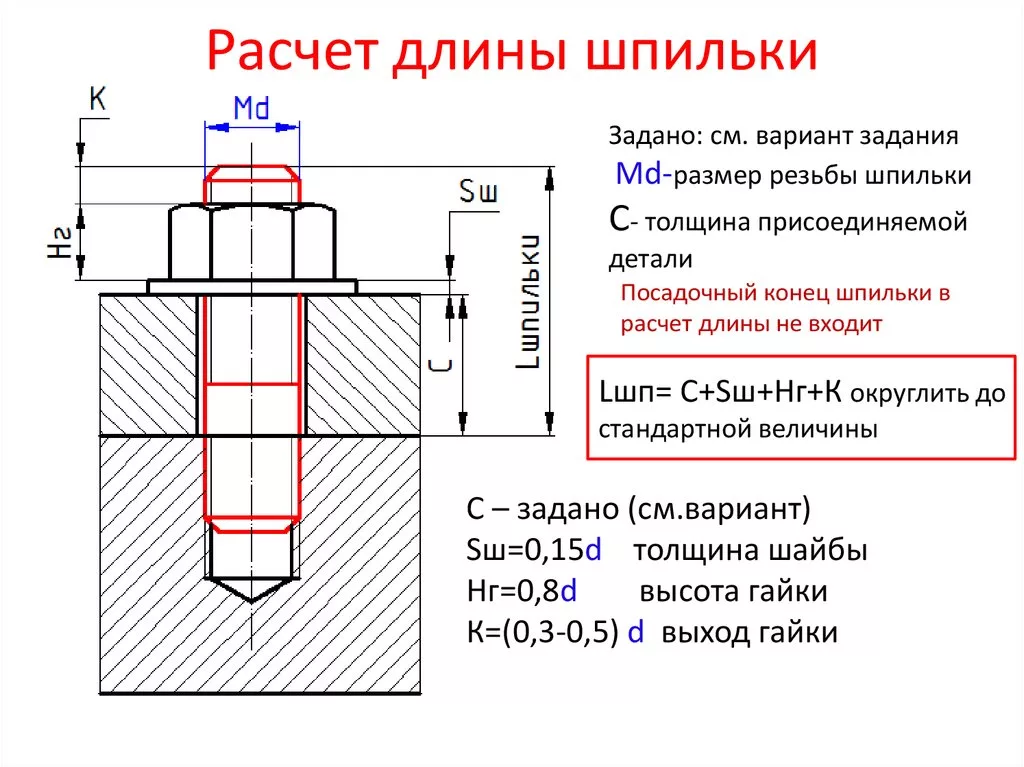

Длина шпильки равна расстоянию от концевой фаски одного до концевой фаски другого конца резьбового стержня (длина всего изделия):
Классы прочности и марки сталей, установленные при изготовлении шпилек, определяют их назначение и области применения.
Материалы для производства резьбовых шпилек:
• стали обыкновенного качества – ст3, ст3кп;
• качественные конструкционные углеродистые стали – 10, 10кп, 20, 20кп, 35, 40, 45;
• конструкционные легированные углеродистые стали – 40Х, 20ХГСА, 25ХГСА, 30ХГСА, 35ХГСА, 40ХГСА;
• стали конструкционные низколегированные для сварных конструкций – 09Г2С;
• нержавеющие коррозионно-стойкие обыкновенные стали – 10Х17Н13М2Т, AISI 316;
• нержавеющие коррозионно-стойкие жаропрочные стали – 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х13, 30Х13, 40Х13, AISI 304;
• жаропрочные релаксационностойкие стали – 25Х1МФ, 25Х2М1Ф, 30ХМА;
• латунь – Л63;
• медь – МТ (проволока);
• титан технический – ВТ1-0;
• титановый деформируемый сплав – ВТ5.
Материалы для производства резьбовых шпилек предусмотрены ГОСТ 1759.0-87 и ГОСТ 1759.4-87.

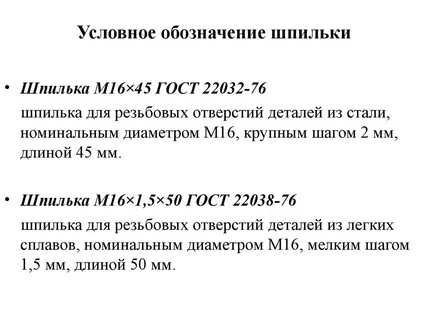

В условном обозначении для шпилек указывают (пример):
Шпилька А2М16×1,5–LH–6g×90.58.С.019 ГОСТ ...
• слово "шпилька";
• тип;
• цифру исполнения (кроме исполнения 1);
• номинальный диаметр резьбы;
• шаг резьбы (только для резьбы с малым шагом);
• направление резьбы;
• поле допуска;
• длину шпильки;
• класс прочности (точку между цифрами не ставят);
• указатель о применении спокойной или автоматной стали;
• марку стали или сплава (указывают только для шпилек класса прочности 8.8 и выше, а также для изделий из специальных сталей и сплавов);
• вид покрытия;
• толщину покрытия;
• номер стандарта на шпильки.
В условном обозначении для шпилек указывают (пример):
